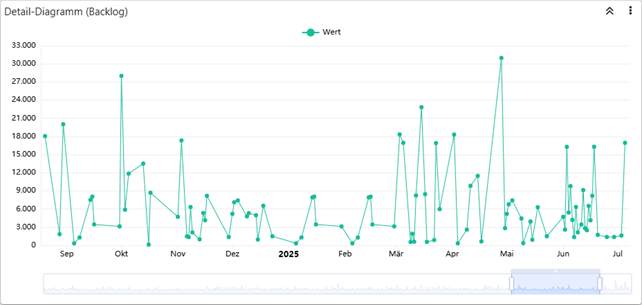

Das Detail-Diagramm gibt das Datenmaterial in Form eines Diagramms aus. Die Besonderheit hierbei ist der Detailzoom unterhalb Anzeige, über welchen…
ü … in die Daten hineingezoomt werden kann.
ü … der Darstellungsbereich verschoben werden kann.

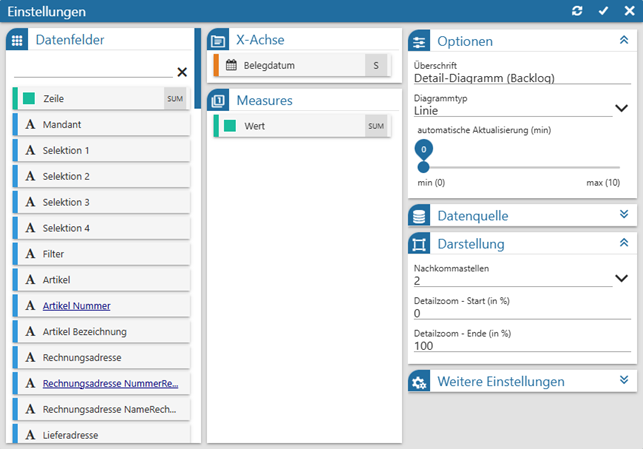

Einstellungen
Folgende Eingabefelder, Einstellungen und Informationen stehen zur Verfügung:
Datenfelder
Ø Tabelle "Datenfelder"
In dieser Tabelle werden alle Felder der Datenquelle dargestellt, welche per Drag & Drop in die Tabellen "X-Achse", "Datenreihen" und "Measures" übergeben werden können. Der Power Report unterscheidet hierbei nach den folgenden Datentypen:
ü
- Alphanumerisch
Es handelt sich um ein
Feld mit alphanumerischen Inhalt.
ü
- Text
Es handelt sich um ein Feld mit
Langtext.
ü
- Bild (Grafik)
Es handelt sind um ein
Feld mit einem Bild als Inhalt. Zur besseren Darstellung wird anstatt der Grafik
der Name des Bilds im Widget angezeigt.
ü
- Datum
Es handelt sich um ein Feld des
Typs "Datum".
ü
- Zahl (Measure)
Es handelt sich um ein
Feld mit numerischen Inhalt, wobei dieses in der Regel nur in die Tabelle
"Measure" gezogen werden darf. Neben der Farbe (Anwahl des Symbols
) kann pro Zahlenfeld auch die
Berechnungsmethode (Anwahl des Symbols
) definiert werden.
Hinweis
Mit Hilfe der Suchzeile kann über eine Volltextsuche nach Datenfeldern gesucht werden, wobei das %-Zeichen als Platzhalter verwendet werden kann.
X-Achse
Ø Tabelle "X-Achse"
In dieser Tabelle wird das Feld zugewiesen, auf dessen Grundlage die X-Achse (horizontal) gebildet werden soll.
Measure
Ø Tabelle "Measure"
In dieser Tabelle werden die Felder des Typs "Zahl"
eingefügt, auf deren Grundlage die Y-Achse (vertikale) gebildet werden soll.
Neben der Farbe (Anwahl des Symbols ) kann pro Zahlenfeld auch die
Berechnungsmethode (Anwahl des Symbols
) definiert werden, wobei folgende
Einstellungen zur Verfügung stehen:
ü Summe (SUM)
Mit dieser Option
werden alle Werte summiert und dementsprechend angezeigt.
ü Anzahl (COU)
Mit dieser Option
wird angezeigt, wieviel Datensätze in der Auswertung vorhanden sind.
ü Kleinste (MIN)
Mit dieser
Option wird der kleinste Wert der Auswertung angezeigt.
ü Größte (MAX)
Mit dieser Option
wird der größte Wert der Auswertung angezeigt.
ü Durchschnitt (AVG)
Mit dieser
Option wird der durchschnittliche Wert der Auswertung angezeigt.

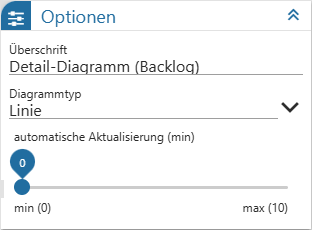

Optionen
Ø Überschrift
An dieser Stelle wird die Bezeichnung des Diagramms definiert.
Ø Diagrammtyp
An dieser Stelle wird die Art des Diagramms angegeben.
Ø automatische Aktualisierung (min)
An dieser Stelle kann definiert werden, ob sich der Inhalt der Anzeige automatisch aktualisieren soll. Mit der Einstellung "0" findet keine Aktualisierung statt.
Datenquelle
Ø Datenquelle
Dieses Informationsfeld zeigt den Namen der zu Grunde liegenden Datenquelle an.
Ø Datenherkunft
An dieser Stelle kann mit Hilfe einer Auswahlliste definiert werden, aus welchem Bereich der Datenquelle die Daten des Widgets stammen sollen. Die Auswahl "aktuell" steht immer zur Verfügung und spiegelt die im Ausgangsfenster gewählte Datenquelle (temporäre Datenquelle, Snapshot, View oder MasterView) wieder.
Hinweis
Gibt es für die Datenquelle mehrere Snapshots, so sind diese über den Eintrag "xxx (statisch)" (xxx => Name der Auswertung) zusammengefasst. Innerhalb der Snapshots erfolgt die weitere Selektion über den Widget Filter.
Ø
Widget Filter
Durch Anwahl dieses Buttons wird das Fenster Widget Filter geöffnet. In diesem kann die genutzte Datenquelle nach frei definierbaren Kriterien eingeschränkt werden.
Hinweis
Handelt es sich nicht um eine importiere Datenquelle, so werden die folgenden Selektionskriterien automatisch vorgegeben, wobei ein Editieren selbstverständlich möglich ist:
ü Mandant
Es wird durch die
Filterzeile "Mandant = aktuell" automatisch auf die Daten des aktuellen Mandaten
eingegrenzt.
ü Selektion 1 bis 4 / Filter
Es
wird automatisch auf die Daten jenes Snapshots eingegrenzt, über welchen der
Power Report ausgegeben wurde. Die Filterzeilen hierzu lauten "Selektion X =
aktuell" bzw. "Filter = aktuell".
Hinweis
Mit Hilfe des Widgets Datenquellen Info ist jederzeit nachvollziehbar, was sich gerade hinter "aktuell" verbirgt (Einstellung "Aktuelle Sel.").

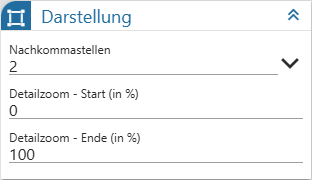

Darstellung
Ø Nachkommastellen
Aus einer Auswahlliste kann die Anzahl der Nachkommastellen für die Anzeige im ToolTip definiert werden.
Hinweis
Bei der Berechnung "Anzahl" wird die jeweilige Measure automatisch ohne Nachkommastellen dargestellt.
Ø Detailzoom - Start (in%) / - Ende (in %)
Mit Hilfe dieser Felder kann der Standardzoom des Detailzooms definiert werden. Wird 0 bis 100 gewählt, so sieht man alle Daten auf einem Blick, bei z.B. 90 bis 100 die letzten 10%.

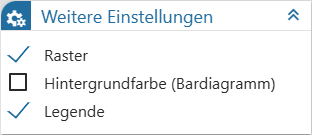

Weitere Einstellungen
Ø Raster
Durch Aktivierung dieser Option wird hinter dem Diagramm eine Rasterung gelegt.
Ø Hintergrundfarbe (Bardiagramm)
Da es bei einem Detail-Diagramm keine horizontalen Hilfslinien im Raster gibt, können bei einem Diagramm des Typs "Bar" die einzelnen Säulen mit einer Hintergrundfarbe versehen werden.
Ø Legende
An dieser Stelle kann hinterlegt werden, ob eine Legende über die X-Achse oder die Measures (abhängig von dem Diagramm) ausgegeben werden soll.
Buttons
Ø Aktualisierung
Mit Hilfe dieses Buttons werden die Einstellungen gespeichert, direkt angewendet und das Einstellungsfenster bleibt geöffnet.
Ø Ok
Durch Anwahl des Buttons "Ok" werden die Änderungen angewendet und das Fenster geschlossen.
Ø Ende
Durch Anwahl des Buttons "Ende" wird das Einstellungsfenster geschlossen und nicht gespeicherte Änderungen verworfen.
