Die Installation des Formular Editors geschieht während der Installation der WinLine. Anschließend befindet sich die Datei "CWLPDFE.EXE" im Programmverzeichnis.

Alle wichtigen Einstellungen für den Formular Editor werden in der Registry gespeichert und sollten nicht verändert werden.

Begriffserklärungen

Ø  Formular

Alle Formulare werden am SQL-Server (Systemdatenbank) verwaltet, wobei hier die grundsätzlichen Informationen zum Formular (Name des Formulars, Seitenlänge etc.) stehen. Der interne Aufbau der Formulare wird über die folgenden Dateien verwaltet:

ü  MESOREPOX.MESO (X steht für die Sprache; 0 - Deutsch / 1 - Englisch / etc.)
In dieser Datei ist der Aufbau der WinLine Original-Formulare definiert.

ü  MESOFORMX.MESO (X steht für die Sprache; 0 - Deutsch / 1 - Englisch / etc.)
In dieser Datei werden die geänderten Formulare verwaltet.

ü  LOCALFORM.DAT
In dieser Datei werden geänderte Formulare verwaltet, welche nur lokal (von einem Benutzer) verwendet werden sollen.

Ø  PDI

PDIs (Print Description Information) enthalten Informationen über die in den Formularen verwendeten und zur Verfügung stehenden Variablen und Flags. Voraussetzung für das Bearbeiten von Formularen ist das Vorhandensein von PDIs. Ist kein PDI vorhanden, bedeutet das, dass das Formular nicht zur Bearbeitung freigegeben ist. Dies tritt nur in wenigen Spezialfällen auf. Die PDIs werden in den Systemdateien verwaltet und können nicht bearbeitet werden.

Ø  MESOCOL.INI

Die Datei MESOCOL.INI enthält die Informationen über verfügbare Schriftarten, -größen, -attribute und Farben.

Diese Einstellungen können mit dem Programm WinLine Customizing Toolkit jederzeit verändert werden. Nach Aufruf des Programms können diese Änderungen über den Menüpunkt…

1  File

1  Edit Mesonic Fonts

… vorgenommen werden.

Grundsätzlich gibt es 4 Einstellungsmöglichkeiten:

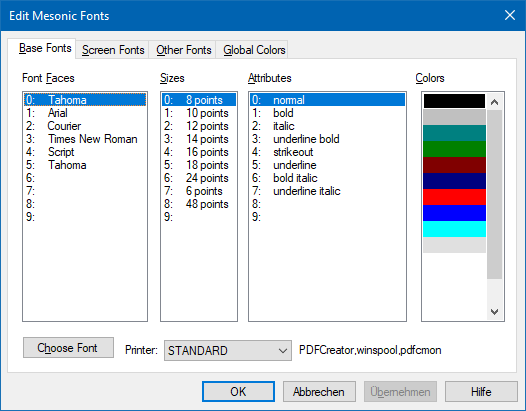

ü  Allgemeine Einstellungen - Base Fonts



In diesem Fenster werden alle Verfügbare Schriftarten, Schriftgrößen, Attribute und Farben, die im Programm verwendet werden können, angezeigt.

Durch Anklicken des Buttons "Choose Font" können Schriftarten verändert oder neue Schriftarten hinzugefügt werden.

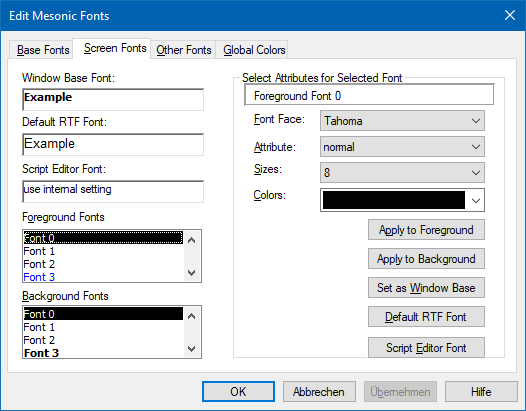

ü  Bildschirmschriftarten - Screen Fonts



In diesem Fenster kann die Einstellung erfolgen, wie die Fenster und die Fonts in WinLine aussehen sollen. Dafür stehen für den Vordergrund und für den Hintergrund jeweils fünf Schrifteinstellungen zur Verfügung. Durch Änderungen dieser Einstellungen kann die Bildschirmgestaltung individuell gestaltet werden.

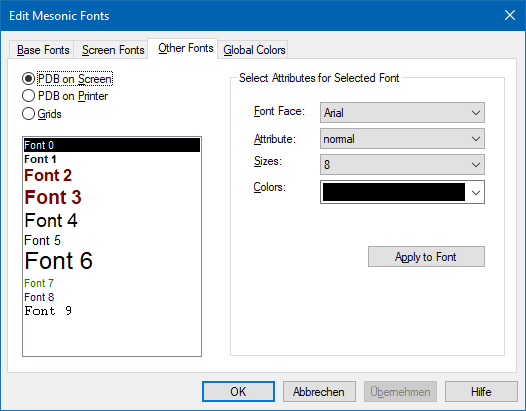

ü  Formularschriftarten - PDB Fonts



Hier können 10 Standardfonts verwendet werden, wobei hier Bildschirm-, Drucker- und Gridschriftarten (Tabellenschriftarten) unterschieden werden können.

Grundsätzlich können in jedem Formular beliebige Schriftarten verwendet werden. Werden aber die 10 vordefinierten Schriftarten verwendet, können Ersetzungen durchgeführt werden. Dadurch ist es möglich, z.B. den Bildschirmausdruck bunt zu gestalten und den richtigen Ausdruck schwarz / weiß auszugeben.

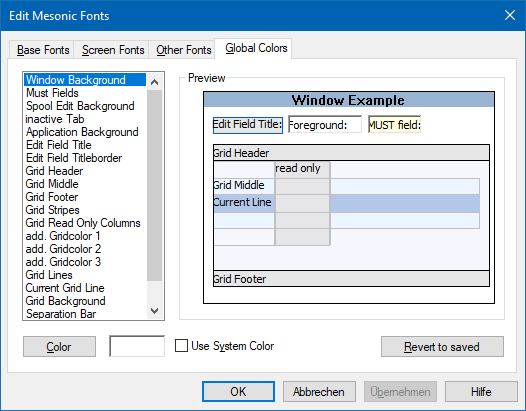

ü  Farben - Global Colors



Hier kann definiert werden, welche Farben im Programm verwendet werden sollen. Durch Anklicken des Buttons "Color" können Farben frei definiert werden.

Ø  PDF - Print Desciption File

Normalerweise wird das Formular in einer Datenbank gespeichert. Für verschiedene Zwecke (Sicherung, Transfer) muss das Formular zwischengespeichert werden. Dies erfolgt in einer Datei mit der Erweiterung PDF. In dieser Datei ist das komplette Formular in ASCII-Format abgespeichert. Diese Datei ist quasi eine Schnittstelle für den Formulareditor - ein Formular kann sowohl als PDF-Datei ausgegeben als auch von einer PDF-Datei eingelesen werden.
