Mit Hilfe des Typs "Bitmap" kann eine Grafik dargestellt werden.
Ø Breite / Höhe
In diesen Feldern wird definiert, in welchem Bereich das OIF angedruckt werden soll. Neben der direkten Eingabe kann das Externe Objekt auch via Maus in der Größe verändert werden, wodurch die Werte dann in diese Felder zurückgeschrieben werden.
Ø Element ID
Hier muss eine eindeutige Nummer (am besten beginnend mit 1) hinterlegt werden. Dieses ist allerdings nur dann notwendig, wenn mehrere OIF´s in einem Formular verwendet werden.
Ø Typ
Aus der Auswahlbox wird für die Ausgabe von Grafiken der Punkt "Bitmap" gewählt.
Ø kein Kopfbereich
Wenn diese Option aktiviert wird, dann wird das OIF ohne Kopfbereich angedruckt (auch wenn in den dafür vorgesehenen Felder Informationen hinterlegt sind).
Ø kein Rahmen
Wenn diese Option aktiviert wird, dann wird das OIF ohne Rahmen gedruckt.
Ø Anzeige
Über die Option "Anzeige" kann gesteuert werden, wie die Grafik angezeigt werden soll, wobei hier die Optionen zur Verfügung stehen:
ü Anzeigen (Standard)
Die Grafik
wird in dem dafür vorgesehen Bereich angezeigt.
ü Einpassen
Die Grafik wird in
dem dafür vorgesehen Bereich so angedruckt, dass der gesamte Bereich ausgenutzt
wird. Dabei wird die Grafik entsprechend angepasst (nicht skaliert).
ü Kacheln
Die Grafik wird in dem
dafür vorgesehen Bereich so oft angezeigt, das der gesamte Bereich ausgenützt
wird.
ü Beschneiden
Die Grafik wird in
dem dafür vorgesehen Bereich angezeigt.
Ø vert. Ausrichtung
Aus der Auswahllistbox kann die vertikale Ausrichtung - Mittig / Oben / Unten - ausgewählt werden. Standardmäßig wird die Option "Mittig" verwendet.
Ø hor. Ausrichtung
Aus der Auswahllistbox kann die horizontale Ausrichtung - Mittig / Links / Rechts - ausgewählt werden. Standardmäßig wird die Option "Mittig" verwendet.
Ø Titel
Hier kann der Titel (Überschrift) des OIF´s eingegeben werden. Wenn der Kopfbereich (siehe Option "kein Kopfbereich") mit ausgegeben werden soll, dann wird dieser Titel entsprechend angezeigt.
Ø Text
An dieser Stelle kann die Grafik hinterlegt werden, wenn diese nicht aus einer Variable stammen soll. Zusätzlich kann mit Hilfe der Syntax '<VAR:X/Y>' auch auf Variablen zugegriffen werden. Wird an den Namen des Bildes .FROMDB angehängt, wird das Bild aus der Datenbank geladen.
Beispiel - Grafik aus Windows
Beispiel - Fixer Grafikname -> in den Systemtabellen zu finden
Beispiel - Grafikname aus einer Variable -> in den Systemtabellen zu finden
Hinweis
Damit der Inhalt vom Feld "Text" für die Ausgabe genutzt wird, muss die View / Var jeweils auf "0" gestellt worden sein.
Ø Icon
Im Eingabefeld "Icon" kann die Grafik angeben werden, welche im Kopfbereich ausgegeben werden soll (Kopfbereich muss hierzu aktiviert sein - siehe Option "kein Kopfbereich"). Falls der Dateiname nicht bekannt ist, kann - analog dem Matchcode der WinLine Programme - mit einem Klick auf das Fragezeichen nach der Grafik gesucht werden. Es empfiehlt sich, alle eingebundenen Grafiken in einem zentralen Verzeichnis (z.B. am Server) zu speichern oder in den Systemtabellen der WinLine zu verwalten.
Hinweis
Mit Hilfe der Option "Bild aus Datenbank" wird gesteuert, ob
das Bild in einem Windows-Verzeichnis liegt oder sich in der
WinLine-Systemdatenbank befindet. Dementsprechend wird auch der Matchcode per
Icon
dargestellt.
Hinweis 2
Alternativ kann eine der standardmäßig mitgelieferten 5 Bilderlisten mit verschiedenen Symbolen hinterlegt werden (Details entnehmen Sie bitte dem Kapitel Bild). Die Hinterlegung erfolgt in der Form "LIST: Leiste,Bildnummer", d.h. z.B. LIST:5,31.
Ø Bild aus Datenbank
In der WinLine gibt es die Möglichkeit die Grafikdateien zentral in der SQL-Datenbank (Systemdatenbank) abzulegen (nähere Informationen dazu entnehmen Sie bitte dem WinLine START-Handbuch, Kapitel "Grafiken importieren"). Mit dieser Option wird festgelegt, dass die anzugebende Grafik (Feld "Icon") eben aus dieser Datenbank geholt werden soll.
Ø View / Var
Über die Auswahllisten kann die View (d.h. die SQL-Tabelle)
und die Variable (d.h. die SQL-Spalte in einer Tabelle) bestimmt werden, welche
per Externes Objekt ausgegeben werden soll. Mit Hilfe des Icons kann das Fenster "Variable suchen"
geöffnet werden. In diesem ist es möglich per Volltextsuche nach Variablen zu
suchen.
Wenn über diesen Bereich eine Zuweisung stattfindet, dann muss in der Variablen ein Windows-Pfad vorhanden sein. D.h. die Grafik selber liegt nicht in den Systemtabellen von WinLine. Sollte die Grafik in den Systemtabellen vorhanden sein, dann muss die Variable im Feld "Text", mit dem Zusatz ".FROMDB" hinterlegt werden.
Beispiel

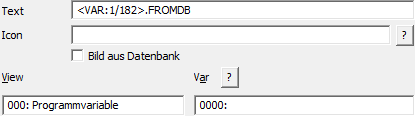

Es soll die Grafik aus dem Mandantenstamm (Feld "Grafik"- Variable (1,182)) ausgegeben werden. Diese Grafik liegt direkt in den Systemtabellen von WinLine und nicht im Windows-Umfeld. Aus diesem Grund wird die Variable mit dem Zusatz ".FROMDB" im Feld "Text" hinterlegt und der View / Var-Bereich auf "0" gestellt.
Hinweis
Weitere Information entnehmen Sie bitte dem Kapitel Einfügen von Variablen.

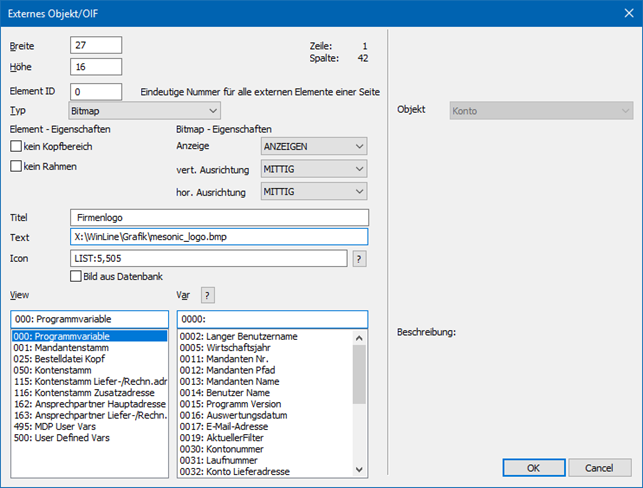

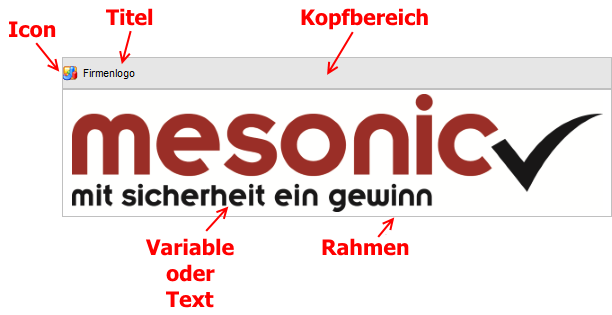

Beispiel - Externe Objekt mit dem Typ "Bitmap"
