Diagramm

Ø  Diagramm

Bei Anwahl des Buttons "Diagramm" wird für den zuvor markierten Bereich des CalcSheets ein Diagramm erstellt. Hierbei sind folgende Punkte zu beachten:

ü  Zur Erstellung eines Diagramms müssen mindestens 2 Zellen markiert werden.

ü  Zur Erstellung eines Diagramms können keine dynamischen Daten (siehe GETMERKLISTE bzw. GETBIDATA) verwendet werden.

ü  Ein Diagramm kann nur für den gesamten markierten Bereich erstellt werden. Ein Auslassen von bestimmten Spalten oder Zeilen ist nicht möglich.

ü  Um den Diagrammbereich zu vergrößern muss das Diagramm entfernt und neu erzeugt werden. Eine Erweiterung des bestehenden Bereichs via Markieren und Ziehen ist nicht möglich.

Zur weiteren Definition werden bei Diagrammanwahl folgende Buttons neben dem Diagramm angezeigt:

Ø  Diagramm bearbeiten

Bei Anwahl dieses Buttons wird der Eigenschaftsbereich "Diagramm" geöffnet. Über diesen können individuelle Diagrammeinstellungen getroffen werden.

Ø  Diagramm entfernen

Mit Hilfe dieses Buttons wird das Diagramm aus dem WinCalc entfernt.

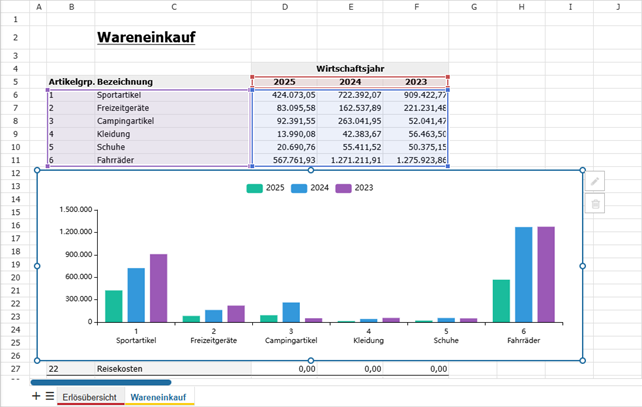

Beispiel

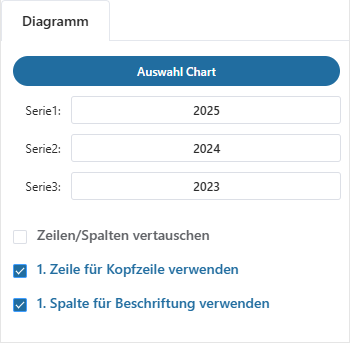

Eigenschaftsbereich "Diagramm"

Der Bereich "Diagramm" wird bei Anwahl des Buttons "Diagramm bearbeiten" geöffnet. In diesem können die folgenden Einstellungen und Parameter hinterlegt werden:

Ø  Auswahl Chart

Durch Anwahl dieses Buttons kann die Art des Diagramms definiert werden.

Ø  X-Achse

Gibt es keine X-Achsenbeschriftung (d.h. die Option "1. Zeile für Kopfzeile verwenden" ist deaktiviert oder steht nicht zur Verfügung), so wird auf dieses durch die Information "X-Achse: Diagrammtitel" hingewiesen.

Ø  Serie1 bis …

Jede Spalte mit Zahlen innerhalb des Diagrammbereichs stellt eine sogenannte "Serie" da. Die Anordnung kann durch Anwahl des Serie-Inhalts jederzeit angepasst werden.

Ø  Zeilen/Spalten vertauschen

Bei Anwahl dieser Option werden die Achsen innerhalb des Diagramms getauscht.

Ø  1. Zeile für Kopfzeile verwenden

Durch Aktivierung dieser Option wird die erste Zeile des markierten Bereichs für die Betitelung der Zahlenwerte (z.B. "Menge", "Umsatz", "Rohertrag, etc.) verwendet.

Ø  1. Spalte für Beschriftung verwenden

Mit Hilfe dieser Option werden die markierten Spalten links neben den Zahlen als Beschriftung (z.B. "Kontoname", "Artikelnummer", "Ort", etc.) verwendet.
